ಅಲ್ಟ್ರಾ ಕಾಂಪ್ಯಾಕ್ಟ್ ಐಕ್ಯೂ ಮಾಡ್ಯುಲೇಟರ್ ಬಯಾಸ್ ನಿಯಂತ್ರಕ ಸ್ವಯಂಚಾಲಿತ ಬಯಾಸ್ ನಿಯಂತ್ರಕ
ವೈಶಿಷ್ಟ್ಯ
• ಐಕ್ಯೂ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳಿಗೆ ಮೂರು ಪಕ್ಷಪಾತಗಳನ್ನು ಒದಗಿಸುತ್ತದೆ ಮಾಡ್ಯುಲೇಷನ್ ಸ್ವರೂಪ ಸ್ವತಂತ್ರ:
•QPSK, QAM, OFDM, SSB ಪರಿಶೀಲಿಸಲಾಗಿದೆ
• ಪ್ಲಗ್ ಮತ್ತು ಪ್ಲೇ:
ಹಸ್ತಚಾಲಿತ ಮಾಪನಾಂಕ ನಿರ್ಣಯದ ಅಗತ್ಯವಿಲ್ಲ ಎಲ್ಲವೂ ಸ್ವಯಂಚಾಲಿತ
•I, Q ತೋಳುಗಳು: ಪೀಕ್ ಮತ್ತು ನಲ್ ಮೋಡ್‌ಗಳ ಮೇಲಿನ ನಿಯಂತ್ರಣ ಹೆಚ್ಚಿನ ಅಳಿವಿನ ಅನುಪಾತ: 50dB ಗರಿಷ್ಠ1
•P ತೋಳು: Q+ ಮತ್ತು Q- ಮೋಡ್‌ಗಳಲ್ಲಿ ನಿಯಂತ್ರಣ ನಿಖರತೆ: ± 2◦
• ಕಡಿಮೆ ಪ್ರೊಫೈಲ್: 40mm(W) × 28mm(D) × 8mm(H)
•ಹೆಚ್ಚಿನ ಸ್ಥಿರತೆ: ಸಂಪೂರ್ಣ ಡಿಜಿಟಲ್ ಅನುಷ್ಠಾನ ಬಳಸಲು ಸುಲಭ:
• ಮಿನಿ ಜಂಪರ್‌ನೊಂದಿಗೆ ಹಸ್ತಚಾಲಿತ ಕಾರ್ಯಾಚರಣೆ UART2 ಮೂಲಕ ಹೊಂದಿಕೊಳ್ಳುವ OEM ಕಾರ್ಯಾಚರಣೆಗಳು
• ಬಯಾಸ್ ವೋಲ್ಟೇಜ್‌ಗಳನ್ನು ಒದಗಿಸಲು ಎರಡು ವಿಧಾನಗಳು: a. ಸ್ವಯಂಚಾಲಿತ ಬಯಾಸ್ ನಿಯಂತ್ರಣ b. ಬಳಕೆದಾರ ವ್ಯಾಖ್ಯಾನಿಸಿದ ಬಯಾಸ್ ವೋಲ್ಟೇಜ್
ಅಪ್ಲಿಕೇಶನ್
•LiNbO3 ಮತ್ತು ಇತರ IQ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳು
•QPSK, QAM, OFDM, SSB ಮತ್ತು ಇತ್ಯಾದಿ
• ಸುಸಂಬದ್ಧ ಪ್ರಸರಣ
ಕಾರ್ಯಕ್ಷಮತೆ

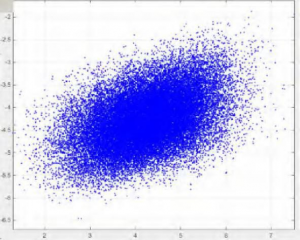

ಚಿತ್ರ 1. ನಕ್ಷತ್ರಪುಂಜ (ನಿಯಂತ್ರಕವಿಲ್ಲದೆ)
ಚಿತ್ರ 2. QPSK ಕಾನ್ಸ್ಟೆಲ್ಲೇಷನ್ (ನಿಯಂತ್ರಕದೊಂದಿಗೆ

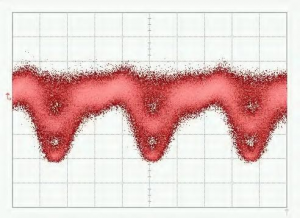

ಚಿತ್ರ 3. QPSK-ಕಣ್ಣಿನ ಮಾದರಿ
ಚಿತ್ರ 5. 16-QAM ನಕ್ಷತ್ರಪುಂಜದ ಮಾದರಿ
ಚಿತ್ರ 4. QPSK ಸ್ಪೆಕ್ಟ್ರಮ್
ಚಿತ್ರ 6. 16-QAM ಸ್ಪೆಕ್ಟ್ರಮ್
ವಿಶೇಷಣಗಳು
| ಪ್ಯಾರಾಮೀಟರ್ | ಕನಿಷ್ಠ | ಟೈಪ್ ಮಾಡಿ | ಗರಿಷ್ಠ | ಘಟಕ |
| ನಿಯಂತ್ರಣ ಕಾರ್ಯಕ್ಷಮತೆ | ||||
| I, Q ತೋಳುಗಳನ್ನು ನಿಯಂತ್ರಿಸಲಾಗುತ್ತದೆಶೂನ್ಯ(ಕನಿಷ್ಠ) ಅಥವಾಗರಿಷ್ಠ (ಗರಿಷ್ಠ) ಬಿಂದು | ||||
| ಅಳಿವಿನ ಅನುಪಾತ | ಮೆರ್1 | 50 | dB | |
| P ತೋಳನ್ನು ನಿಯಂತ್ರಿಸಲಾಗುತ್ತದೆQ+(ಬಲ (ಚತುರ್ಭುಜ) ಅಥವಾಪ್ರಶ್ನೆ-( ಎಡ (ಚತುರ್ಭುಜ) ಬಿಂದು | ||||
| ಕ್ವಾಡ್‌ನಲ್ಲಿ ನಿಖರತೆ | −2 | +2 | ಪದವಿ2 | |
| ಸ್ಥಿರೀಕರಣ ಸಮಯ | 15 | 20 | 25 | s |
| ವಿದ್ಯುತ್ | ||||
| ಧನಾತ್ಮಕ ವಿದ್ಯುತ್ ವೋಲ್ಟೇಜ್ | +14.5 | +15 | +15.5 | V |
| ಧನಾತ್ಮಕ ವಿದ್ಯುತ್ ಪ್ರವಾಹ | 20 | 30 | mA | |
| ಋಣಾತ್ಮಕ ವಿದ್ಯುತ್ ವೋಲ್ಟೇಜ್ | -15.5 | -15 | -14.5 | V |
| ನಕಾರಾತ್ಮಕ ವಿದ್ಯುತ್ ಪ್ರವಾಹ | 8 | 15 | mA | |
| ಔಟ್ಪುಟ್ ವೋಲ್ಟೇಜ್ ಶ್ರೇಣಿ | -14.5 | +14.5 | V | |
| ಡಿಥರ್ ವೈಶಾಲ್ಯ | 1%Vπ | V | ||
| ಆಪ್ಟಿಕಲ್ | ||||
| ಇನ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಪವರ್3 | -30 | -8 | ಡಿಬಿಎಂ | |
| ಇನ್ಪುಟ್ ತರಂಗಾಂತರ | 1100 (1100) | 1650 | nm | |
1. MER ಎಂದರೆ ಮಾಡ್ಯುಲೇಟರ್ ಅಳಿವಿನ ಅನುಪಾತ. ಸಾಧಿಸಲಾದ ಅಳಿವಿನ ಅನುಪಾತವು ಸಾಮಾನ್ಯವಾಗಿ ಮಾಡ್ಯುಲೇಟರ್ ಡೇಟಾಶೀಟ್‌ನಲ್ಲಿ ನಿರ್ದಿಷ್ಟಪಡಿಸಿದ ಮಾಡ್ಯುಲೇಟರ್ನ ಅಳಿವಿನ ಅನುಪಾತವಾಗಿರುತ್ತದೆ.
2. ಆಯ್ದ ಬಯಾಸ್ ಪಾಯಿಂಟ್‌ನಲ್ಲಿ ಇನ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಪವರ್ ಆಪ್ಟಿಕಲ್ ಪವರ್ಗೆ ಹೊಂದಿಕೆಯಾಗುವುದಿಲ್ಲ ಎಂಬುದನ್ನು ದಯವಿಟ್ಟು ಗಮನಿಸಿ. ಬಯಾಸ್ ವೋಲ್ಟೇಜ್ −Vπ ನಿಂದ +Vπ ವರೆಗೆ ಇದ್ದಾಗ ಮಾಡ್ಯುಲೇಟರ್ ನಿಯಂತ್ರಕಕ್ಕೆ ರಫ್ತು ಮಾಡಬಹುದಾದ ಗರಿಷ್ಠ ಆಪ್ಟಿಕಲ್ ಪವರ್ ಅನ್ನು ಇದು ಸೂಚಿಸುತ್ತದೆ.
ಬಳಕೆದಾರ ಇಂಟರ್ಫೇಸ್
ಚಿತ್ರ 5. ಜೋಡಣೆ
| ಗುಂಪು | ಕಾರ್ಯಾಚರಣೆ | ವಿವರಣೆ |
| ಮರುಹೊಂದಿಸಿ | ಜಂಪರ್ ಸೇರಿಸಿ ಮತ್ತು 1 ಸೆಕೆಂಡ್ ನಂತರ ಹೊರತೆಗೆಯಿರಿ | ನಿಯಂತ್ರಕವನ್ನು ಮರುಹೊಂದಿಸಿ |
| ಶಕ್ತಿ | ಬಯಾಸ್ ನಿಯಂತ್ರಕಕ್ಕೆ ವಿದ್ಯುತ್ ಮೂಲ | V- ವಿದ್ಯುತ್ ಸರಬರಾಜಿನ ಋಣಾತ್ಮಕ ವಿದ್ಯುದ್ವಾರವನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ |
| V+ ವಿದ್ಯುತ್ ಸರಬರಾಜಿನ ಧನಾತ್ಮಕ ವಿದ್ಯುದ್ವಾರವನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ. | ||
| ಮಧ್ಯದ ಬಂದರು ನೆಲದ ವಿದ್ಯುದ್ವಾರದೊಂದಿಗೆ ಸಂಪರ್ಕಿಸುತ್ತದೆ | ||
| ಧ್ರುವೀಯ1 | PLRI: ಜಂಪರ್ ಅನ್ನು ಸೇರಿಸಿ ಅಥವಾ ಹೊರತೆಗೆಯಿರಿ | ಜಂಪರ್ ಇಲ್ಲ: ಶೂನ್ಯ ಮೋಡ್; ಜಂಪರ್‌ನೊಂದಿಗೆ: ಪೀಕ್ ಮೋಡ್ |
| PLRQ: ಜಂಪರ್ ಅನ್ನು ಸೇರಿಸಿ ಅಥವಾ ಹೊರತೆಗೆಯಿರಿ | ಜಂಪರ್ ಇಲ್ಲ: ಶೂನ್ಯ ಮೋಡ್; ಜಂಪರ್‌ನೊಂದಿಗೆ: ಪೀಕ್ ಮೋಡ್ | |
| PLRP: ಜಂಪರ್ ಅನ್ನು ಸೇರಿಸಿ ಅಥವಾ ಹೊರತೆಗೆಯಿರಿ | ಜಂಪರ್ ಇಲ್ಲ: Q+ ಮೋಡ್; ಜಂಪರ್‌ನೊಂದಿಗೆ: Q- ಮೋಡ್ | |
| ಎಲ್ಇಡಿ | ನಿರಂತರವಾಗಿ ಆನ್ | ಸ್ಥಿರ ಸ್ಥಿತಿಯಲ್ಲಿ ಕೆಲಸ ಮಾಡುವುದು |
| ಪ್ರತಿ 0.2 ಸೆಕೆಂಡುಗಳಿಗೊಮ್ಮೆ ಆನ್-ಆಫ್ ಅಥವಾ ಆಫ್-ಆನ್ | ಡೇಟಾವನ್ನು ಸಂಸ್ಕರಿಸುವುದು ಮತ್ತು ನಿಯಂತ್ರಣ ಬಿಂದುವನ್ನು ಹುಡುಕುವುದು | |
| ಪ್ರತಿ 1 ಸೆಕೆಂಡಿಗೆ ಆನ್-ಆಫ್ ಅಥವಾ ಆಫ್-ಆನ್ | ಇನ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಪವರ್ ತುಂಬಾ ದುರ್ಬಲವಾಗಿದೆ. | |
| ಪ್ರತಿ 3 ಸೆಕೆಂಡುಗಳಿಗೊಮ್ಮೆ ಆನ್-ಆಫ್ ಅಥವಾ ಆಫ್-ಆನ್ | ಇನ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಪವರ್ ತುಂಬಾ ಪ್ರಬಲವಾಗಿದೆ. | |
| ಪಿಡಿ2 | ಫೋಟೋಡಯೋಡ್‌ನೊಂದಿಗೆ ಸಂಪರ್ಕ ಸಾಧಿಸಿ | PD ಪೋರ್ಟ್ ಫೋಟೋಡಿಯೋಡ್ನ ಕ್ಯಾಥೋಡ್ ಅನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ. |
| GND ಪೋರ್ಟ್ ಫೋಟೋಡಿಯೋಡ್ನ ಆನೋಡ್ ಅನ್ನು ಸಂಪರ್ಕಿಸುತ್ತದೆ. | ||
| ಪಕ್ಷಪಾತ ವೋಲ್ಟೇಜ್‌ಗಳು | ಇನ್, ಐಪಿ: ಐ ಆರ್ಮ್‌ಗಾಗಿ ಬಯಾಸ್ ವೋಲ್ಟೇಜ್ | Ip: ಧನಾತ್ಮಕ ಬದಿ; ಇದರಲ್ಲಿ: ಋಣಾತ್ಮಕ ಬದಿ ಅಥವಾ ನೆಲ |
| Qn, Qp: Q ತೋಳಿಗೆ ಬಯಾಸ್ ವೋಲ್ಟೇಜ್ | Qp: ಸಕಾರಾತ್ಮಕ ಬದಿ; Qn: ನಕಾರಾತ್ಮಕ ಬದಿ ಅಥವಾ ನೆಲ | |
| ಪಿಎನ್, ಪಿಪಿ: ಪಿ ಆರ್ಮ್‌ಗೆ ಬಯಾಸ್ ವೋಲ್ಟೇಜ್ | ಪುಟಗಳು: ಸಕಾರಾತ್ಮಕ ಬದಿ; ಪುಟಗಳು: ನಕಾರಾತ್ಮಕ ಬದಿ ಅಥವಾ ನೆಲ | |
| ಯುಎಆರ್ಟಿ | UART ಮೂಲಕ ನಿಯಂತ್ರಕವನ್ನು ನಿರ್ವಹಿಸಿ | 3.3: 3.3V ಉಲ್ಲೇಖ ವೋಲ್ಟೇಜ್ |
| GND: ನೆಲ | ||
| RX: ನಿಯಂತ್ರಕದ ಸ್ವೀಕೃತಿ | ||
| TX: ನಿಯಂತ್ರಕದ ಪ್ರಸರಣ |
1 ಧ್ರುವವು ವ್ಯವಸ್ಥೆಯ RF ಸಂಕೇತವನ್ನು ಅವಲಂಬಿಸಿರುತ್ತದೆ. ವ್ಯವಸ್ಥೆಯಲ್ಲಿ ಯಾವುದೇ RF ಸಂಕೇತವಿಲ್ಲದಿದ್ದಾಗ, ಧ್ರುವವು ಧನಾತ್ಮಕವಾಗಿರಬೇಕು. RF ಸಂಕೇತವು ಒಂದು ನಿರ್ದಿಷ್ಟ ಮಟ್ಟಕ್ಕಿಂತ ಹೆಚ್ಚಿನ ವೈಶಾಲ್ಯವನ್ನು ಹೊಂದಿರುವಾಗ, ಧ್ರುವವು ಧನಾತ್ಮಕದಿಂದ ಋಣಾತ್ಮಕಕ್ಕೆ ಬದಲಾಗುತ್ತದೆ. ಈ ಸಮಯದಲ್ಲಿ, ಶೂನ್ಯ ಬಿಂದು ಮತ್ತು ಪೀಕ್ ಬಿಂದುವು ಪರಸ್ಪರ ಬದಲಾಗುತ್ತವೆ. Q+ ಬಿಂದು ಮತ್ತು Q- ಬಿಂದುವು ಪರಸ್ಪರ ಬದಲಾಗುತ್ತವೆ. ಧ್ರುವ ಸ್ವಿಚ್ ಬಳಕೆದಾರರಿಗೆ ಧ್ರುವವನ್ನು ಬದಲಾಯಿಸಲು ಅನುವು ಮಾಡಿಕೊಡುತ್ತದೆ.
ಕಾರ್ಯಾಚರಣೆಯ ಬಿಂದುಗಳನ್ನು ಬದಲಾಯಿಸದೆ ನೇರವಾಗಿ.
2ನಿಯಂತ್ರಕ ಫೋಟೋಡಿಯೋಡ್ ಬಳಸುವುದು ಅಥವಾ ಮಾಡ್ಯುಲೇಟರ್ ಫೋಟೋಡಿಯೋಡ್ ಬಳಸುವುದು ಎರಡರ ನಡುವೆ ಒಂದೇ ಒಂದು ಆಯ್ಕೆಯನ್ನು ಆರಿಸಿಕೊಳ್ಳಬೇಕು. ಪ್ರಯೋಗಾಲಯದ ಪ್ರಯೋಗಗಳಿಗೆ ನಿಯಂತ್ರಕ ಫೋಟೋಡಿಯೋಡ್ ಅನ್ನು ಬಳಸಲು ಎರಡು ಕಾರಣಗಳಿಗಾಗಿ ಶಿಫಾರಸು ಮಾಡಲಾಗಿದೆ. ಮೊದಲನೆಯದಾಗಿ, ನಿಯಂತ್ರಕ ಫೋಟೋಡಿಯೋಡ್ ಗುಣಗಳನ್ನು ಖಚಿತಪಡಿಸಿದೆ. ಎರಡನೆಯದಾಗಿ, ಇನ್ಪುಟ್ ಬೆಳಕಿನ ತೀವ್ರತೆಯನ್ನು ಸರಿಹೊಂದಿಸುವುದು ಸುಲಭ. ಮಾಡ್ಯುಲೇಟರ್ನ ಆಂತರಿಕ ಫೋಟೋಡಿಯೋಡ್ ಅನ್ನು ಬಳಸುತ್ತಿದ್ದರೆ, ದಯವಿಟ್ಟು ಫೋಟೋಡಿಯೋಡ್ನ ಔಟ್ಪುಟ್ ಕರೆಂಟ್ ಇನ್ಪುಟ್ ಪವರ್ಗೆ ಕಟ್ಟುನಿಟ್ಟಾಗಿ ಅನುಪಾತದಲ್ಲಿದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.
