ರಾಫ್ ಎಲೆಕ್ಟ್ರೋ-ಆಪ್ಟಿಕ್ ಮಾಡ್ಯುಲೇಟರ್ 1550nm AM ಸರಣಿ ತೀವ್ರತೆ ಮಾಡ್ಯುಲೇಟರ್ 40G
ವೈಶಿಷ್ಟ್ಯ
* ಕಡಿಮೆ ಅಳವಡಿಕೆ ನಷ್ಟ
* ಹೆಚ್ಚಿನ ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್
* ಕಡಿಮೆ ಅರ್ಧ-ತರಂಗ ವೋಲ್ಟೇಜ್
* ಗ್ರಾಹಕೀಕರಣ ಆಯ್ಕೆ
ಅಪ್ಲಿಕೇಶನ್
⚫ ROF ವ್ಯವಸ್ಥೆಗಳು
⚫ ಕ್ವಾಂಟಮ್ ಕೀ ವಿತರಣೆ
⚫ ಲೇಸರ್ ಸಂವೇದನಾ ವ್ಯವಸ್ಥೆಗಳು
⚫ ಸೈಡ್-ಬ್ಯಾಂಡ್ ಮಾಡ್ಯುಲೇಷನ್
| ರಾಫ್-AM ಸರಣಿ | ರಾಫ್-ಬೆಳಿಗ್ಗೆ-07 | ರಾಫ್-ಬೆಳಿಗ್ಗೆ-08 | ರಾಫ್-ಬೆಳಿಗ್ಗೆ-10 | ರಾಫ್-ಬೆಳಿಗ್ಗೆ-13 | ರಾಫ್-ಬೆಳಿಗ್ಗೆ-15 | |||
| ಕಾರ್ಯಾಚರಣಾ ತರಂಗಾಂತರ | 780 ಎನ್ಎಂ | 850ಎನ್ಎಂ | 1064 ಎನ್ಎಂ | 1310 ಎನ್ಎಂ | 1550ಎನ್ಎಂ | |||
| ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್ | 10GHz | 10GHz | 10/20GHz ಕನ್ನಡ in ನಲ್ಲಿ | 2.5GHz ಗಾಗಿ 2.5GHz ವೇಗವರ್ಧನೆ | 50GHz ಕನ್ನಡ in ನಲ್ಲಿ | 10GHz | 20GHz | 40GHz |
| ಅಳವಡಿಕೆ ನಷ್ಟ | 5 ಡಿಬಿ | 5 ಡಿಬಿ | ＜5 ಡಿಬಿ | ＜5 ಡಿಬಿ | ＜4 ಡಿಬಿ | |||
| ಅಳಿವಿನ ಅನುಪಾತ @DC | ＞:20 ಡಿಬಿ | ＞:20 ಡಿಬಿ | ＞:20 ಡಿಬಿ | ＞:20 ಡಿಬಿ | ＞:20 ಡಿಬಿ | |||
| VΠ @ಆರ್ಎಫ್ (1ಕೆಹೆಚ್ಝ್) | 3 ವಿ | 3 ವಿ | 4 ವಿ | <3.5ವಿ | ＜6V | <5ವಿ | ||
| VΠ @ಪಕ್ಷಪಾತ | ＜3.5V | ＜3.5V | 5 ವಿ | <5ವಿ | <8ವಿ | <7ವಿ | ||
ಆರ್ಡರ್ ಮಾಡುವ ಮಾಹಿತಿ
| ರಾಫ್ | AM | XX | ಎಕ್ಸ್‌ಎಕ್ಸ್‌ಜಿ | XX | XX | XX |
| ಪ್ರಕಾರ: AM---ತೀವ್ರತೆಯ ಮಾಡ್ಯುಲೇಟರ್ | ತರಂಗಾಂತರ: 07---780 ಎನ್ಎಂ 10---1060ಎನ್ಎಂ 13---1310 ಎನ್ಎಂ 15---1550nm | ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್: 10GHz 20GHz 40GHz 50GHz
| ಮಾನಿಟರ್ ಪಿಡಿ: PD---PD ಯೊಂದಿಗೆ | ಇನ್-ಔಟ್ ಫೈಬರ್ ಪ್ರಕಾರ: ಪಿಪಿ---ಪಿಎಂ/ಪಿಎಂ
| ಆಪ್ಟಿಕಲ್ ಕನೆಕ್ಟರ್: ಎಫ್‌ಎ---ಎಫ್‌ಸಿ/ಎಪಿಸಿ ಎಫ್‌ಪಿ---ಎಫ್‌ಸಿ/ಪಿಸಿ SP--- ಗ್ರಾಹಕೀಕರಣ |
ಆರ್-ಎಎಮ್-15-40ಜಿ
ತರಂಗಾಂತರ 1550nm 40GHz ತೀವ್ರತೆ ಮಾಡ್ಯುಲೇಟರ್
| ಪ್ಯಾರಾಮೀಟರ್ | ಚಿಹ್ನೆ | ಕನಿಷ್ಠ | ಟೈಪ್ ಮಾಡಿ | ಗರಿಷ್ಠ | ಘಟಕ | ||||
| ಆಪ್ಟಿಕಲ್ ನಿಯತಾಂಕಗಳು | |||||||||
| ಕಾರ್ಯಾಚರಣಾ ತರಂಗಾಂತರ | l | 1530 · | 1550 | 1565 | nm | ||||
| ಅಳವಡಿಕೆ ನಷ್ಟ | IL | 4 | 5 | dB | |||||
| ಆಪ್ಟಿಕಲ್ ರಿಟರ್ನ್ ನಷ್ಟ | ಒಆರ್ಎಲ್ | -45 | dB | ||||||
| ಅಳಿವಿನ ಅನುಪಾತವನ್ನು ಬದಲಾಯಿಸಿ @DC | ಇಆರ್@ಡಿಸಿ | 20 | 23 | 45 | dB | ||||
| ಕ್ರಿಯಾತ್ಮಕ ಅಳಿವಿನ ಅನುಪಾತ | ಡರ್ | 13 | dB | ||||||
| ಆಪ್ಟಿಕಲ್ ಫೈಬರ್ | ಇನ್ಪುಟ್ಬಂದರು | ಪಾಂಡ ಪಿಎಂ ಫ್ಯೂಜಿಕುರಾ ಎಸ್‌ಎಂ | |||||||
| ಔಟ್ಪುಟ್ ಪೋರ್ಟ್ | ಪಾಂಡ ಪಿಎಂ ಫ್ಯೂಜಿಕುರಾ ಎಸ್‌ಎಂ | ||||||||
| ಆಪ್ಟಿಕಲ್ ಫೈಬರ್ ಇಂಟರ್ಫೇಸ್ | FC/PC、FC/APC ಅಥವಾ ನಿರ್ದಿಷ್ಟಪಡಿಸಲು ಬಳಕೆದಾರ | ||||||||
| ವಿದ್ಯುತ್ ನಿಯತಾಂಕಗಳು | |||||||||
| ಕಾರ್ಯಾಚರಣಾ ಬ್ಯಾಂಡ್‌ವಿಡ್ತ್(-3 ಡಿಬಿ) | S21 | 28 | 30 | GHz ಕನ್ನಡ in ನಲ್ಲಿ | |||||
| ಅರ್ಧ-ತರಂಗ ವೋಲ್ಟೇಜ್ Vpi | RF | @50ಕೆಹೆಚ್ಝ್ |
| 4.5 | 5 | V | |||
| ಪಕ್ಷಪಾತ | @ಪಕ್ಷಪಾತ |
| 6 | 7 | V | ||||
| ವಿದ್ಯುತ್ ರಿಟರ್ನ್ ನಷ್ಟ | S11 | -12 | -10 | dB | |||||
| ಇನ್ಪುಟ್ ಪ್ರತಿರೋಧ | RF | ZRF | 50 | W | |||||
| ಪಕ್ಷಪಾತ | Zಪಕ್ಷಪಾತ | 1M | W | ||||||
| ವಿದ್ಯುತ್ ಇಂಟರ್ಫೇಸ್ | V(ಎಫ್) | ||||||||
ಮಿತಿ ಷರತ್ತುಗಳು
| ಪ್ಯಾರಾಮೀಟರ್ | ಚಿಹ್ನೆ | ಘಟಕ | ಕನಿಷ್ಠ | ಟೈಪ್ ಮಾಡಿ | ಗರಿಷ್ಠ |
| ಇನ್ಪುಟ್ ಆಪ್ಟಿಕಲ್ ಪವರ್ | Pಗರಿಷ್ಠ | ಡಿಬಿಎಂ | 20 | ||
| ಇನ್ಪುಟ್ ಆರ್ಎಫ್ ಪವರ್ | ಡಿಬಿಎಂ | 28 | |||
| ಬಯಾಸ್ ವೋಲ್ಟೇಜ್ | ವಿಬಿಯಾಸ್ | V | -15 | 15 | |
| ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ | ಟಾಪ್ | ℃ ℃ | -10 | 60 | |
| ಶೇಖರಣಾ ತಾಪಮಾನ | ಟಿಎಸ್‌ಟಿ | ℃ ℃ | -40 | 85 | |
| ಆರ್ದ್ರತೆ | RH | % | 5 | 90 |

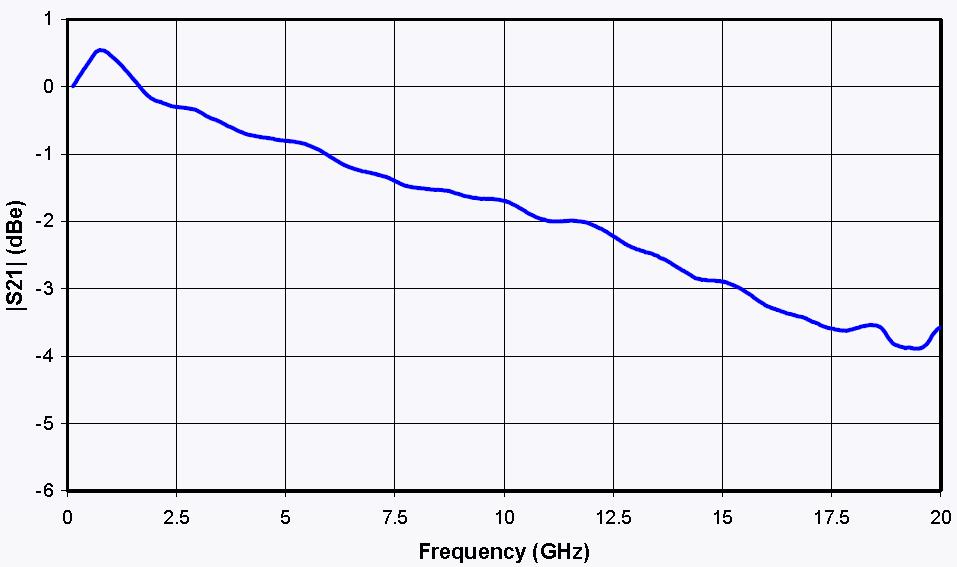

S21 ಕರ್ವ್
&S11 ಕರ್ವ್
S21&s11 ವಕ್ರಾಕೃತಿಗಳು
ಯಾಂತ್ರಿಕ ರೇಖಾಚಿತ್ರ
| ಬಂದರು | ಚಿಹ್ನೆ | ಸೂಚನೆ |
| ರಲ್ಲಿ | ಆಪ್ಟಿಕಲ್ ಇನ್ಪುಟ್ ಪೋರ್ಟ್ | PM ಫೈಬರ್ (125μm/250μm) |
| ಔಟ್ | ಆಪ್ಟಿಕಲ್ ಔಟ್ಪುಟ್ ಪೋರ್ಟ್ | PM ಮತ್ತು SMF ಆಯ್ಕೆ |
| RF | RF ಇನ್ಪುಟ್ ಪೋರ್ಟ್ | ಎಸ್‌ಎಂಎ(ಎಫ್) |
| ಪಕ್ಷಪಾತ | ಪಕ್ಷಪಾತ ನಿಯಂತ್ರಣ ಪೋರ್ಟ್ | 1,2 ಪಕ್ಷಪಾತ, 34-N/C |
ರೋಫಿಯಾ ಆಪ್ಟೋಎಲೆಕ್ಟ್ರಾನಿಕ್ಸ್ ವಾಣಿಜ್ಯ ಎಲೆಕ್ಟ್ರೋ-ಆಪ್ಟಿಕ್ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳು, ಫೇಸ್ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳು, ಇಂಟೆನ್ಸಿಟಿ ಮಾಡ್ಯುಲೇಟರ್, ಫೋಟೋಡೆಕ್ಟರ್‌ಗಳು, ಲೇಸರ್ ಬೆಳಕಿನ ಮೂಲಗಳು, DFB ಲೇಸರ್‌ಗಳು, ಆಪ್ಟಿಕಲ್ ಆಂಪ್ಲಿಫೈಯರ್‌ಗಳು, EDFA, SLD ಲೇಸರ್, QPSK ಮಾಡ್ಯುಲೇಷನ್, ಪಲ್ಸ್ ಲೇಸರ್, ಲೈಟ್ ಡಿಟೆಕ್ಟರ್, ಬ್ಯಾಲೆನ್ಸ್ಡ್ ಫೋಟೋಡೆಕ್ಟರ್, ಲೇಸರ್ ಡ್ರೈವರ್, ಫೈಬರ್ ಆಪ್ಟಿಕ್ ಆಂಪ್ಲಿಫಯರ್, ಆಪ್ಟಿಕಲ್ ಪವರ್ ಮೀಟರ್, ಬ್ರಾಡ್‌ಬ್ಯಾಂಡ್ ಲೇಸರ್, ಟ್ಯೂನಬಲ್ ಲೇಸರ್, ಆಪ್ಟಿಕಲ್ ಡಿಟೆಕ್ಟರ್, ಲೇಸರ್ ಡಯೋಡ್ ಡ್ರೈವರ್, ಫೈಬರ್ ಆಂಪ್ಲಿಫಯರ್‌ಗಳ ಉತ್ಪನ್ನ ಶ್ರೇಣಿಯನ್ನು ನೀಡುತ್ತದೆ. 1*4 ಅರೇ ಫೇಸ್ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳು, ಅಲ್ಟ್ರಾ-ಲೋ Vpi ಮತ್ತು ಅಲ್ಟ್ರಾ-ಹೈ ಎಕ್ಸ್‌ಟಿಂಕ್ಷನ್ ರೇಶಿಯೋ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳಂತಹ ಕಸ್ಟಮೈಸೇಶನ್‌ಗಾಗಿ ನಾವು ಅನೇಕ ನಿರ್ದಿಷ್ಟ ಮಾಡ್ಯುಲೇಟರ್‌ಗಳನ್ನು ಸಹ ಒದಗಿಸುತ್ತೇವೆ, ಉದಾಹರಣೆಗೆ ಪ್ರಾಥಮಿಕವಾಗಿ ವಿಶ್ವವಿದ್ಯಾಲಯಗಳು ಮತ್ತು ಸಂಸ್ಥೆಗಳಲ್ಲಿ ಬಳಸಲಾಗುತ್ತದೆ.
ನಮ್ಮ ಉತ್ಪನ್ನಗಳು ನಿಮಗೆ ಮತ್ತು ನಿಮ್ಮ ಸಂಶೋಧನೆಗೆ ಸಹಾಯಕವಾಗುತ್ತವೆ ಎಂದು ಭಾವಿಸುತ್ತೇವೆ.
